Fotometry płomieniowe FP

Fotometry płomieniowe służą do określania stężenia pierwiastków alkalicznych i pierwiastków ziem alkalicznych w roztworach wodnych i stanowią prostą i szczególnie opłacalną alternatywę dla technik analitycznych, takich jak ICP lub AAS. Producent oferuje kilka modeli w zależności od ich przeznaczenia.


FP 8400 ekonomiczny model podstawowy dla laboratorium
Fotometr płomieniowy FP8400 jest standardową wersją przyrządu do różnych zastosowań laboratoryjnych. Oferuje bardzo prostą obsługę w połączeniu z bardzo wysoką precyzją i elastycznością aplikacji.

Cechy charakterystyczne:

• Niezawodny, jednoczesny pomiar do pięciu pierwiastków alkalicznych i ziem alkalicznych
• Do pracy z małą objętością próbki
• Bardzo wysoka precyzja
• Maksimum bezpieczeństwa eksploatacji poprzez inteligentne mechanizmy bezpieczeństwa
• Administracja użytkownika z dwoma poziomami autoryzacji
• Pełna identyfikowalność wyników pomiarów
• Rozbudowane interfejsy i wygodny transfer danych
• Zgodność z międzynarodowymi standardami, takimi jak GMP / GLP i 21 CFR część 11

FP 8400	Na	K	Li	Ca
Skala pomiarowa	0,01-4500 ppm 0,0004-200 mmol/l	0,01-4500 ppm 0,0003-110 mmol/l	0,01-4500 ppm 0,0014-600mmol/l	0,50-4500 ppm 0,0125-110 mmol/l
Granica wykrywalności	0,01 ppm 0,0004 mmol/l	0,01 ppm 0,0003 mmol/l	0,01 ppm 0,0014 mmol/l	0,03 ppm 0,0075 mmol/l
Precyzja	0,2% przy 40 ppm 0,2% przy 1,74 mmol/l	0,2% przy 40 ppm 0,2% przy 1,03 mmol/l	0,2% przy 40 ppm 0,2% przy 5,71 mmol/l	0,2% przy 40 ppm 0,2% przy 1,00 mmol/l
Precyzja	1% przy 40 ppm 1% przy 1,74 mmol/l	1% przy 40 ppm 1% przy 1,03 mmol/l	1% przy 40 ppm 1% przy 5,71 mmol/l	1% przy 40 ppm 1% przy 1,00 mmol/l
Kalibracja	Liniowa z 2 standardami Nieliniowa z 6-8 standardami, przybliżenie sześcienne
Dryf	1% w 60 min
Objętość próbki	2,5 ml
Gaz spalania	Propan, butan lub LPG: zalecany do pierwiastków alkalicznych Acetylen do fotometrii płomieniowej: zalecany do pierwiastków ziem alkalicznych
Wyświetlacz	Wyświetlacz TFT ze zintegrowanym ekranem dotykowym TFT 8,4”, 800x600 pikseli
Interfejs	2 x USB 1 x Ethernet 1 x RS-232 do drukarki
Wyposażenie	Model podstawowy

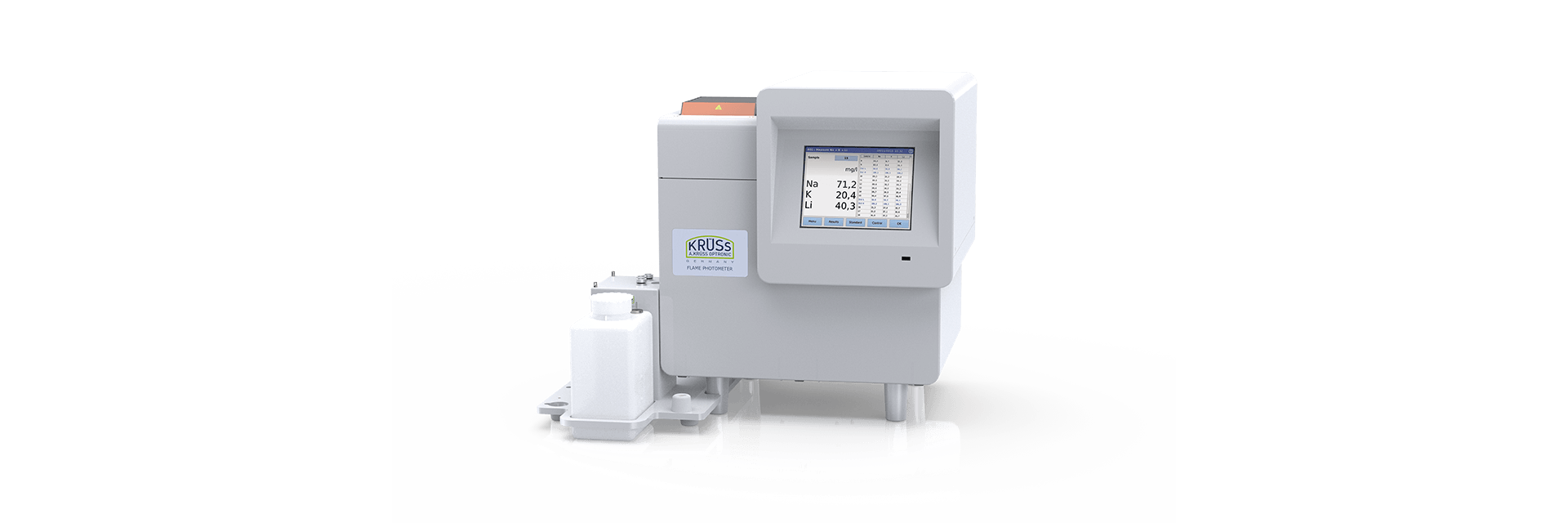

FP 8500 wersja procesowa
FP8500 łączy cechy FP8400 z automatyczną kalibracją,  zapewniając w ten sposób 24-godzinną, w pełni zautomatyzowaną operację pomiaru. Możliwe są czasy pomiaru od 1 sekundy do kilku minut. W celu łatwej transmisji danych, urządzenie wyposażone jest w  różne interfejsy.

Cechy charakterystyczne:

• Zdalne sterowanie kilkoma urządzeniami za pomocą centralnego komputera procesowego
• Nadaje się do całodobowej pracy

FP 8500	Na	K	Li	Ca
Skala pomiarowa	0,01-4500 ppm 0,0004-200 mmol/l	0,01-4500 ppm 0,0003-110 mmol/l	0,01-4500 ppm 0,0014-600mmol/l	0,50-4500 ppm 0,0125-110 mmol/l
Granica wykrywalności	0,01 ppm 0,0004 mmol/l	0,01 ppm 0,0003 mmol/l	0,01 ppm 0,0014 mmol/l	0,03 ppm 0,0075 mmol/l
Precyzja	0,2% przy 40 ppm 0,2% przy 1,74 mmol/l	0,2% przy 40 ppm 0,2% przy 1,03 mmol/l	0,2% przy 40 ppm 0,2% przy 5,71 mmol/l	0,2% przy 40 ppm 0,2% przy 1,00 mmol/l
Precyzja	1% przy 40 ppm 1% przy 1,74 mmol/l	1% przy 40 ppm 1% przy 1,03 mmol/l	1% przy 40 ppm 1% przy 5,71 mmol/l	1% przy 40 ppm 1% przy 1,00 mmol/l
Kalibracja	Liniowa z 2 standardami Nieliniowa z 6-8 standardami, przybliżenie sześcienne
Dryf	1% w 60 min
Objętość próbki	2,5 ml
Gaz spalania	Propan, butan lub LPG: zalecany do pierwiastków alkalicznych Acetylen do fotometrii płomieniowej: zalecany do pierwiastków ziem alkalicznych
Wyświetlacz	Wyświetlacz TFT ze zintegrowanym ekranem dotykowym TFT 8,4”, 800x600 pikseli
Interfejs	2 x USB 1 x Ethernet 1 x RS-232 do drukarki Upgrade 4-20 mA analogowy, pasywny interfejs prądowy
Wyposażenie	Model podstawowy + zewnętrzna skrzynka zaworowa z jednostką sterującą (pomiar online)

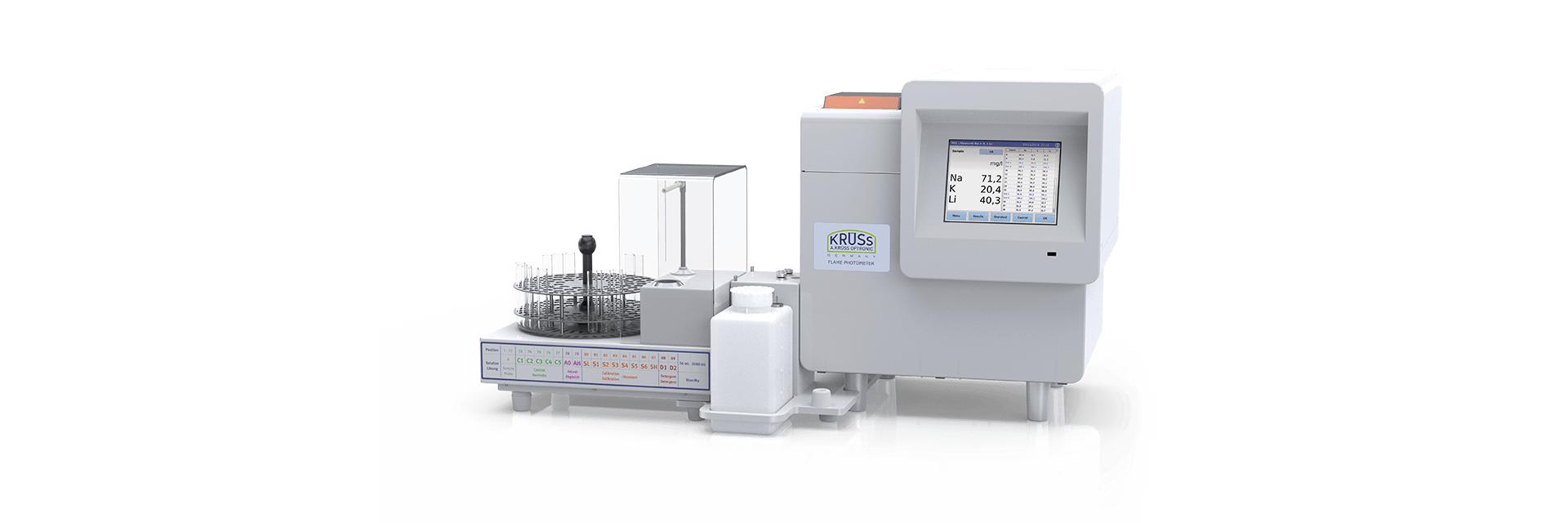

FP 8600 jednostka automatyczna bez rozcieńczania
Wersja laboratoryjna uzupełniona o rotacyjny próbnik z maksymalnie 72 miejscami na próbki. Po zaprogramowaniu FP8600 dokonywany jest automatyczny pomiar do 72 próbek w jednym przebiegu. Sprawdza się zwłaszcza w laboratoriach kontrolnych i biurach badawczych.

Cechy charakterystyczne:

• Automatyczna praca dla dużych objętości próbek
• Dostarczanie próbki bez rozcieńczania

FP 8600	Na	K	Li	Ca
Skala pomiarowa	0,01-4500 ppm 0,0004-200 mmol/l	0,01-4500 ppm 0,0003-110 mmol/l	0,01-4500 ppm 0,0014-600mmol/l	0,50-4500 ppm 0,0125-110 mmol/l
Granica wykrywalności	0,01 ppm 0,0004 mmol/l	0,01 ppm 0,0003 mmol/l	0,01 ppm 0,0014 mmol/l	0,03 ppm 0,0075 mmol/l
Precyzja	0,4% przy 40 ppm 0,4% przy 1,74 mmol/l	0,4% przy 40 ppm 0,4% przy 1,03 mmol/l	0,4% przy 40 ppm 0,4% przy 5,71 mmol/l	0,4% przy 40 ppm 0,4% przy 1,00 mmol/l
Precyzja	1% przy 40 ppm 1% przy 1,74 mmol/l	1% przy 40 ppm 1% przy 1,03 mmol/l	1% przy 40 ppm 1% przy 5,71 mmol/l	1% przy 40 ppm 1% przy 1,00 mmol/l
Kalibracja	Liniowa z 2 standardami Nieliniowa z 6-8 standardami, przybliżenie sześcienne
Dryf	1% w 60 min
Objętość próbki	2,5 ml
Gaz spalania	Propan, butan lub LPG: zalecany do pierwiastków alkalicznych Acetylen do fotometrii płomieniowej: zalecany do pierwiastków ziem alkalicznych
Wyświetlacz	Wyświetlacz TFT ze zintegrowanym ekranem dotykowym TFT 8,4”, 800 x 600 pikseli
Interfejs	2 x USB 1 x Ethernet 1 x RS-232 do drukarki
Wyposażenie	Model podstawowy + Próbnik i zewnętrzny stół do próbek z jednostką sterującą

FP 8700 jednostka automatyczna z rozcieńczaniem
Fotometr płomieniowy FP8700 to wersja laboratoryjna uzupełniona o rotacyjny próbnik, autosampler i mieszadło. Idealny do zastosowań z dużymi objętościami próbek i wysokimi stężeniami wymagającymi rozcieńczenia.

Cechy charakterystyczne:

• Automatyczne rozcieńczanie
• Automatyczne pobieranie próbek
• Nadaje się do dużej przepustowości próbek i małych objętości próbek

FP 8700	Na	K	Li	Ca
Skala pomiarowa	0,1-45000 ppm 0,004-2000 mmol/l	0,1-45000 ppm 0,003-1100 mmol/l	0,1-45000 ppm 0,014-6000 mmol/l	5,0-45000 ppm 0,125-110 mmol/l
Granica wykrywalności	0,1 ppm 0,0004 mmol/l	0,1 ppm 0,0003 mmol/l	0,1 ppm 0,0014 mmol/l	0,3 ppm 0,0075 mmol/l
Precyzja	0,6% przy 40 ppm 0,6% przy 1,74 mmol/l	0,6% przy 40 ppm 0,6% przy 1,03 mmol/l	0,6% przy 40 ppm 0,6% przy 5,71 mmol/l	0,6% przy 40 ppm 0,6% przy 1,00 mmol/l
Precyzja	1% przy 40 ppm 1% przy 1,74 mmol/l	1% przy 40 ppm 1% przy 1,03 mmol/l	1% przy 40 ppm 1% przy 5,71 mmol/l	1% przy 40 ppm 1% przy 1,00 mmol/l
Kalibracja	liniowa z 2 standardami nieliniowa z 6-8 standardami, przybliżenie sześcienne
Dryf	1% w 60 min
Objętość próbki	0,25 ml
Gaz spalania	Propan, butan lub LPG: zalecany do pierwiastków alkalicznych Acetylen do fotometrii płomieniowej: zalecany do pierwiastków ziem alkalicznych
Wyświetlacz	Wyświetlacz TFT ze zintegrowanym ekranem dotykowym TFT 8,4”, 800x600 pikseli
Interfejs	2 x USB 1 x Ethernet 1 x RS-232RS-232 do drukarki
Wyposażenie	Jednostka podstawowa + Zewnętrzny system automatyki składający się z: Próbnika, Autosamplera i Mieszadła.

FP 8800 fotometr płomieniowy
Jest używany do precyzyjnych i niedrogich pomiarów stężenia elementów zasadowych w roztworach wodnych. Fotometr został skonstruowany dla zastosowań w przemyśle. Dwa porty USB są przeznaczone do przesyłu danych (np. w formacie .csv) lub uaktualnień oprogramowania firmowego z dysku przenośnego USB.
Do wykonywania spalań stosuje się propan lub butan, co pozwala na pomiary fotometrem płomieniowym nawet do trzech próbek na raz. Dodatkowo wymagane jest czyste i suche powietrze. Pomiary mogą być wykonywane z wewnętrznymi standardami lub bez nich.
Roztwory standardowe używane są do kalibracji, natomiast roztwory kontrolne są stosowane przy weryfikacji wyników.

FP 8800	Parametry
Zakres pomiarów	Sód 0.01-1000 mg/l Potas 0.02-1000 mg/l Lit 0.02-1000 mg/l
Odczyt pomiarów	Max czterocyfrowy
Dokładność	VK < 0,5% (przy standardzie 1 mg/l)
Stabilność	dryft < 1%/15 min
Limity detekcji	Sód   1 µg/l Potas 2 µg/l Lit     1 µg/l
Selekcja spektralna	Dokładne filtry interferencyjne Sód    589 nm Potas  768 nm Lit      671 nm
Wydajność próbki	ok. 300 próbek na godzinę
Objętość próbki	< 1 ml
Kalibracja	Przy liniowej charakterystyce: kalibracja dwupunktowa Przy nieliniowej charakterystyce: dostrojenie do 6 standardów
Baza wymiarowa	Pomiary z wewnętrznymi standardami lub bez nich
Metody	99 dowolnie definiowalnych metod
Przechowywanie wyników	999 pomiarów
Spalanie z zastosowaniem gazów	Propan, butan lub ich mieszanka
Powietrze skompresowane	Wolne od oleju, wody i cząsteczek: ~13 Nl/min,  0.9-1.5 bar
Okres podgrzewania	Ok. 15 min
Sterowanie	Ekran dotykowy, mysz na USB
Wyświetlacz	8,4" TFT-LCD, 800x600 Pixel
Języki	Angielski, niemiecki
Interfejs	1x PROFIBUS DP (process interface) 2x Ethernet (intranet, LIMS) 2x RS-232 (wielofunkcyjne) 2x USB
Zasilanie	230 V, 50 Hz, 75 W
Wymiary (WxHxD)	47x49x44 cm



Model	FP 8400	FP 8500	FP 8600	FP 8700
Kalibracja	liniowa z 2 standardami nieliniowa z 6-8 standardami, „przybliżenie sześcienne”
Skala pomiarowa	Możliwość oznaczania dla wszystkich modeli
	Na	K	Li	Ca
	0,01-4500 ppm 0,0004-200 mmol/l	0,01-4500 ppm 0,0003-110 mmol/l	0,01-4500 ppm 0,0014-600mmol/l	0,50-4500 ppm 0,0125-110 mmol/l
Objętość próbki	2,5 ml	2,5 ml	2,5 ml	0,25 ml
Wyświetlacz	Wyświetlacz TFT ze zintegrowanym ekranem dotykowym TFT 8,4”, 800x600 pikseli
Gaz spalania	Propan, butan lub LPG: zalecany do pierwiastków alkalicznych Acetylen do fotometrii płomieniowej: zalecany do pierwiastków ziem alkalicznych
Interfejs	2 x USB 1 x Ethernet 1 x RS-232 do drukarki	2 x USB 1 x Ethernet 1 x RS-232 do drukarki Upgrade 4-20 mA analogowy, pasywny interfejs prądowy	2 x USB 1 x Ethernet 1 x RS-232 do drukarki	2 x USB 1 x Ethernet 1 x RS-232RS-232 do drukarki
